为什么孔板流量计法兰不推荐 150# 等级？





想到这个问题？至于节流孔板可以有 150#，但孔板法兰（流量计）不建议有 150# 等级。

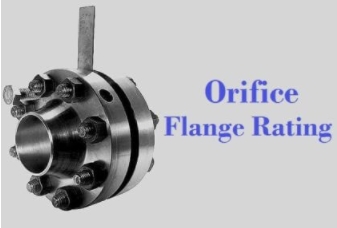

孔板法兰等级 – 150#

我们一句话就有答案。

这是由于法兰的完整性！

这意味着简单地说：-法兰螺纹孔的强度降低

由于在它们之间钻孔，它们的压力-温度保持能力降低

因此，为了确保法兰具有承受设计压力和温度的强度，使用比 150# 即 300# 更高的等级。

现在必须有一些证据支持它！

证据

我们用于 24 英寸以下普通法兰的标准是ASME B16.5

但对于 Orifice，法兰标准为ASME B16.36



本标准从300# 法兰等级开始。



在限制孔口中，因为没有攻丝，因此我们使用 ASME B16.5 法兰，该法兰从 150# 等级开始。

一如既往 ！非常感谢阅读！！

PS :- 据观察，对于非常大的管线尺寸（取决于少数人说超过 10 英寸，很少有人说超过 20 英寸）150# 可以使用，因为这些法兰在更大的管线尺寸下更坚固，但我还没有在标准中找到具体的证据.



如果有人知道记录此文件的标准，我将不胜感激。
