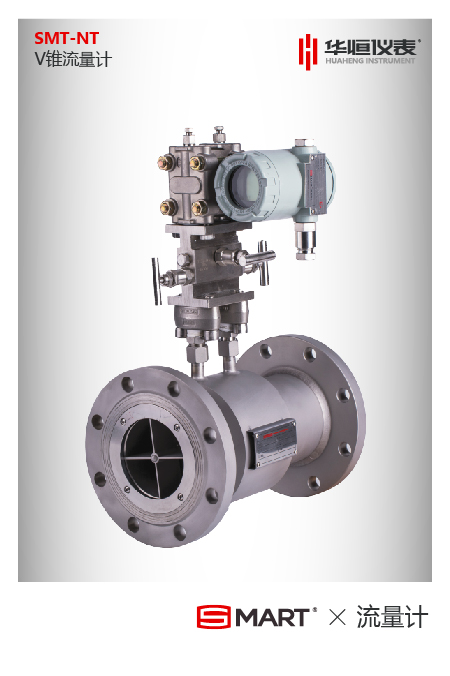

随着科技不断进步，产品不断更新，热工仪表也在不断的更新换代。其中节流装置的种类更是多到让用户眼花缭乱，用户不知从何处下手选择节流装置的类型。今天西安华恒仪表厂家为广大用户带来了V锥流量计几何结构设计原理的文章。
锥流量计流量测量公式与其他差压式仪表有所类似，但是在几何结构方面差异较大,受到这一结构的影响,V锥流量计具有传统差压流量计没有的应用优势。在很长管道中,若不存在阻挡物和干扰作用，出现流体则为充分发展流。若在管道截面上选取一条径向线,线上各点流速均具有差异。和管壁紧贴的流体,因为受到摩擦力的影响,速度趋近于零,但是在此过程中中心处存在有最大流速。若在管道中心悬挂一一个V锥体，则会对中心处流速产生迫使作用,降低流速，同时管壁附近流速会不断加大,实现流速匀化。其他类型的差压式流量计中心位置为空，无法出现流速匀化效果。因此在V锥流量计中这是一个显著优点，能够保障在低流速情况下出现足够的差压，尤其是在流速逐渐降低过程中,这一作用更加显著。但是如果采用的是传统差压仪表,在此情况下已经无法测量。
传统差压流量计存在有信号跳跃(Signalbounce)现象。即为就算是在流动稳定情况下,也存在有信号脉动。由于流体在管道中流动，节流下游会出现旋涡，在差压流量加检测中节流件下游旋涡因为受到锥体下游的影响，出现高频低幅且具有对称性的小旋涡，孔板出现的是低频高幅大漩涡。如果在某一工况中,V锥流量计和孔板出现的均是1kPa差压，孔板下游涡流高幅波动中可能会引发出现0.5kPa的干扰信号。简而言之,在这--情况下孔板
有效信号在噪声信号中淹没量可能达到50%,但是V锥流量计干扰信号只有0.1kPa。从这一点可以看出,V锥流量计的信号噪声很低,就算是在流量和差压较低情况下，也具有一定的测量精度和稳定性,因此在低密度和低流速气体测量中非常适用。
相信通过以上“V锥流量计几何结构设计原理”的全部容，能够使大家有一个较为全面的认识，对选择合适的液体节流装置有所帮助。如有疑问，可以随时联系我们。
