一、概述
电厂锅炉燃烧是否稳定，直接关系到其运行的安全性和经济性。燃烧不稳定不仅影响锅炉的效率，甚至可能造成灭火。燃烧的经济性要求保持合理的风煤比，合理的一、二次风配比及送、吸风量的协调。为此检测进入锅炉的风量及烟气含氧量。烟道的烟量和大容量机组回热蒸汽流量，由于风道截面积很大，直管段长度很短，流体又带有灰尘和烟雾，多年来大多采用机翼测风装置来测量。在电力、冶金、化工、矿山等工业部门得到广泛应用。

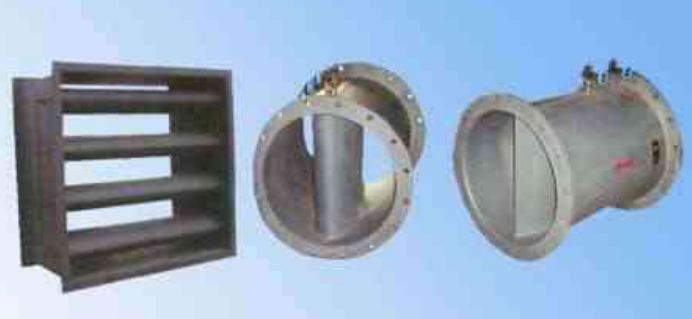

机翼测风装置是用来测量锅炉空气流量的专用装置，它可以直接安装在送风机入口和送风机与燃烧之间的冷热风道(矩形或圆形)上。该装置能产生 0-1000Pa 或更大的差压信号，经差压变送器转换成标准电信号(4-20MA)，供检测或控制系统使用，实现锅炉安全、经济运行。
二、特点
1、检测体采用最合理的流线型翼形管，其阻力系数达到最小极限，耗能小。独特的机翼线型，能产生较大的差压信号。
2、采用了多个翼形管，增加了检测点，从而提高了测量精度；翼形管增多，则翼形管长度缩短，从而使管段长度随之缩短，则减少了体积、降低了重量。
3、在每个翼形管上选择的检测点是采用等面积法，从而使测得的流量接近真值，确保了测量精确度。
4、在翼形管内部缩短了短管长度，扩大了导管内径，在翼形管外部增加了排污装置和疏通装置，确保运行安全和维修方便。
5、长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。
6、对管道布局要求低，对其前后直管段要求过高。
三、结构原理

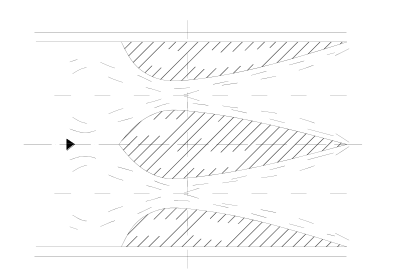

机翼测风装置是由 1～2 个(或多个)全机翼和两个半机翼，取样管传压管及一段矩形或圆形风道构成。风道内设有若干圆柱形全压机翼和半圆柱形静压机翼，形成几个近似拉伐尔喷咀的气流通道，在全压机翼的迎风端中心设有独特的全压测孔测量全压；在静压机翼侧面设有测孔测量静压。因喉口流速较高，机翼差压 DP 比风道动压放大 5～10 倍，测量精度高；压差信号随流速的变化速率大，灵敏度高。
用于直管段的测风装置，机翼尾中心是直形翼板，可起到“整流作用”，测风装置后的气流比较平稳，尤其适合于直管段不足以布置测风装置的场合，同时起到测风和整流的作用，使弯头后的流场更均匀，并减小管道阻力。
机翼测风装置分为三种结构形式：平板式翼形测风装置，它是由半圆形板和一段平板组成；三曲线式翼形测风装置，它是由三段不同曲率半径的弧形板和一段直板组成；圆风道测风装置，它是由二个全机翼形交叉组焊在圆形风道内而成。当气流流经机翼测量装置时，在翼形表面产生绕流，驻点 A 和弦点 B 之间产生压差。该压差与风道内的气体流速(或流量)之间呈一定的系数关系。

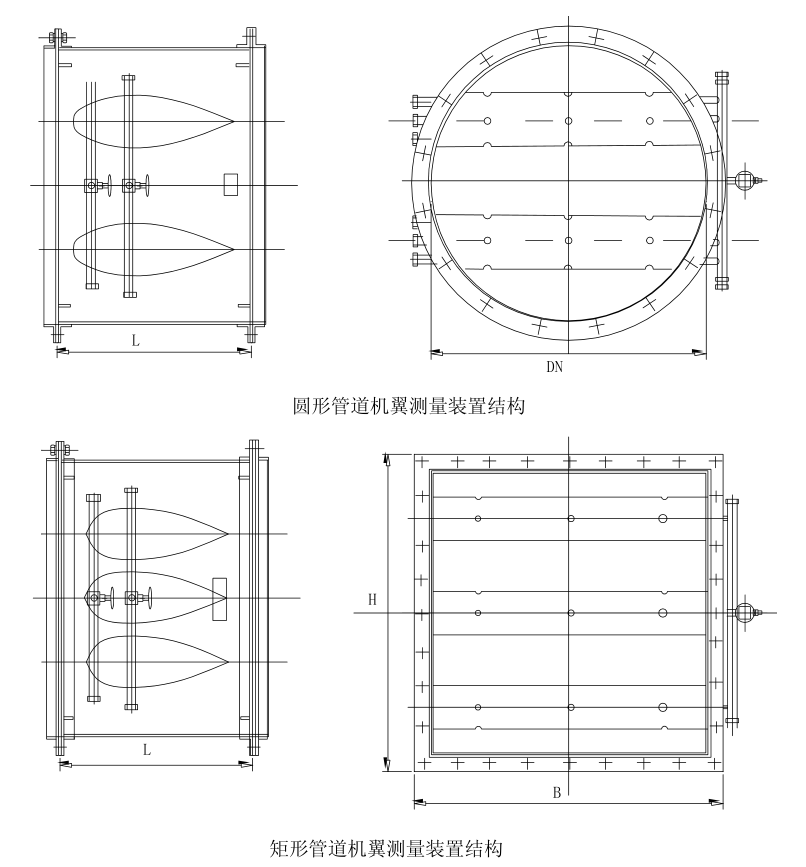

机翼测风装置可用于圆形管道或矩形管道的风量流量测量，其结构主要由单（双、多）翼形管、管段、法兰等几部分组成。结构组成如下图所示：
四、技术参数
测 量 介 质： 空气、锅炉一、二次风等介质；
管 道： 圆管﹑矩形管；
管道适用范围： Dn=200～6000mm
B×H=200×300～3000×4000mm；
基本误差限： ±1.0%；
公 称 压 力： Pn≤6.4MPa；
流 体 温 度： t≤450℃；
精 度 等 级： 1.5 级 2.5 级。
