将平衡流量计正压侧引压管导入三阀组接至差压变送器的正压室，将平衡流量计负压侧引压管导入三阀组接至差压变送器的负压室
差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况：
（1）防止变送器与腐蚀性或过热的被测介质直接接触
（2）防止渣滓在引压管内沉积，堵塞
（3）正负压两侧引压管的长度应尽量相同
（4）正负压两侧引压管内的液柱压头应保持平衡
（5）引压管安装在温度梯度和温度波动最小的地方。
测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中
测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体容易流入管道中
测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。应特别注意，测量蒸
汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。
差压变送器的安装形式图示如下：
水平管道安装

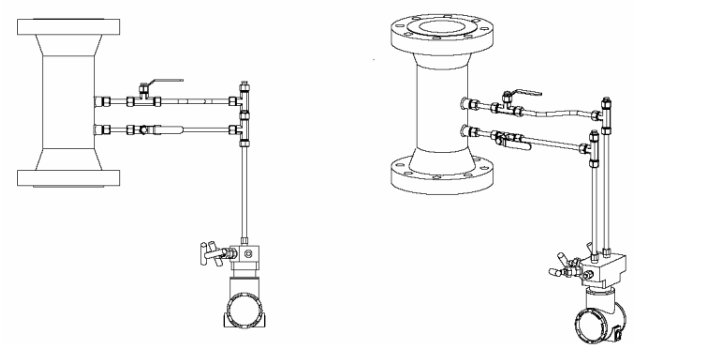

(1）介质为湿气时，安装如下图示：

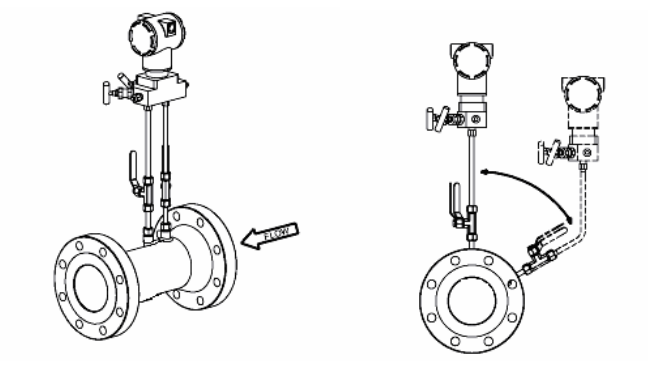

(2）介质为干气时

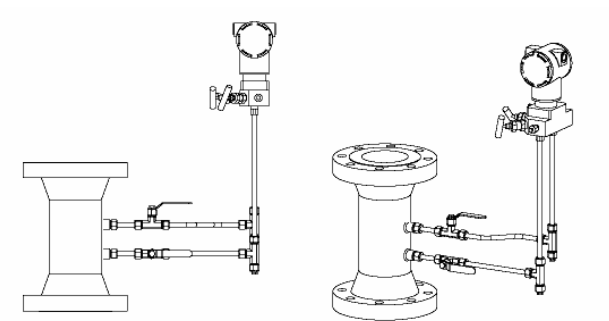

(3)介质为冷凝蒸汽时
垂直管道安装

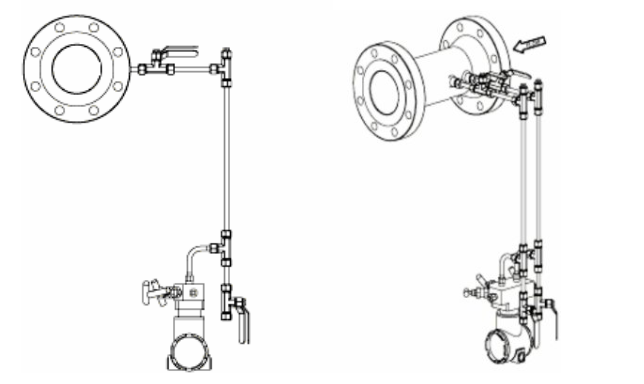

（1）介质为干燥清洁气体时

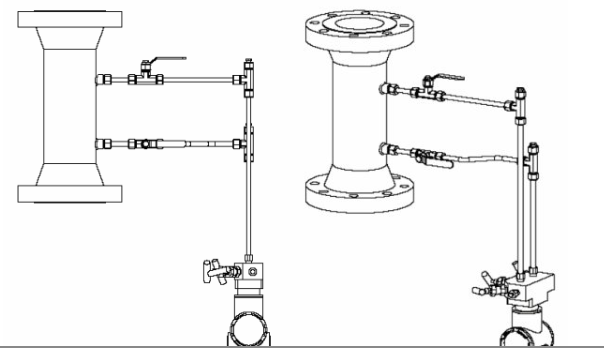

（2）介质为湿气或脏气时

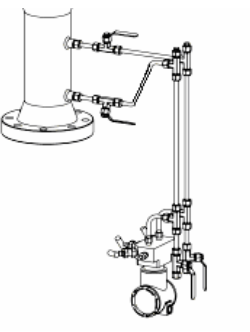

（3）介质为液体时

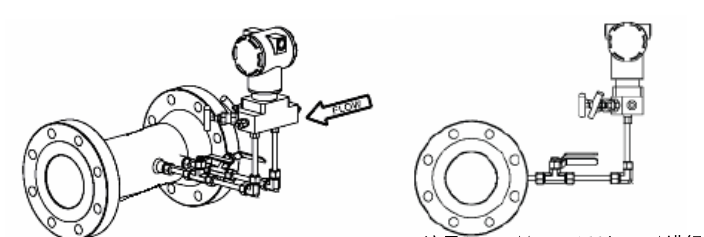

（4）介质为冷凝蒸汽时
温度、压力传感器/变送器的安装要求
（1）温度一体化变送器安装在被测管道上，必须在平衡流量计前5D直管段或后2D直管段以外，温度探头顶端应插入超过管径二分之一，以保证测量精度。
（2）差压变送器的压力取压点，必须在平衡流量计前5D直管段或后2D直管段以外，其间安装开关阀。对于温度一体化变送器和压力变送器的安装，原则上只要符合常规的安装规范就可以满足本系统的要求，其具体的安装要求可分别参见各自的安装说明书。
