一、限流孔板流量计产品概述
限流孔板流量计是将标准限流孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量积算仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定
二、限流孔板流量计工作原理
节流装置测量流量的原理是依据著名的伯努力流体力学原理。在管道中安放一只节流件，有流体流过节流件时，会在节流件两侧产生一个压力差（差压P），这时的流量与差压的平方根成正比。
三、限流孔板流量计用途、特点及适用范围
1、用途：节流式差压流量计由三部分组成：节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件，差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体（纯净的或含粉尘的）、蒸汽（饱和或过热）和液体（导电或不导电；强腐蚀性；粘稠或含有微小颗粒脏污）流量。可直接测量体积流量或质量流量。
2、差压式流量计（标准限流孔板）的使用条件、特点及适用范围
a、使用条件：
1、在测量段，流体必须充满圆管，并连续不断地流经节流装置；
2、流体在物理上和热力学上必须是均匀的单相流体；
3、节流装置所测得流体必须是稳定流，或可看作是稳定的缓慢变化的流体，不适用于脉动流和临界的流量测量；
b、特点及适用范围：
1、标准节流装置无须实流标定即可保证其测量精度。（在所有流量计中是唯一的）；
2、适用被测介质非常广泛，几乎可用于所有气体、蒸汽和液体的流量测量；
3、适用直径比β为0.22~0.75，雷诺数ReD≥5000 管道直径DN50~1000mm，允许外推到5000mm。β=d/D，d—限流孔板开孔直径；D—管道实际内径
4、使用压力可高达32MPa，也可用于负压；
5、介质温度范围：-30℃～+650℃；
6、智能型差压式流量计采用智能差压变送器，可根据被测对象流量的变化，通过按键或通讯方式现场设定差压值（规定范围内），从而改变流量范围，使系统流量范围度大大拓宽；
7、无可动部件，机构安全可靠，使用、操作简单、易掌握，免维修；
根据中华人民共和国国家标准GB/T2624-93 和国际标准ISO5167-1 规定，节流装置适用的流量量程比为3（即最大与最小适用流量之比），在个别情况下允许量程比为4，如果量程比大于上述值，则在使用同一台差压计时在小流量时的测量误差很大。
四、限流孔板流量计分类及结构简图
1、分类
①按法兰夹装方式分类
1、焊接式 2、法兰夹装式
②按取压方式分类
1、角接钻孔取压； 2、角接环室取压 3、法兰取压； 4、径距取压；
2、结构及简图

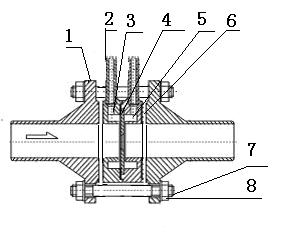

① 图 1标准环室限流孔板节流装置结构图
1、法兰 2、导压管 3、前环室 4、节流件 5、后环室 6、密封垫片 7、螺栓 8、螺母
五、限流孔板流量计结构及简图

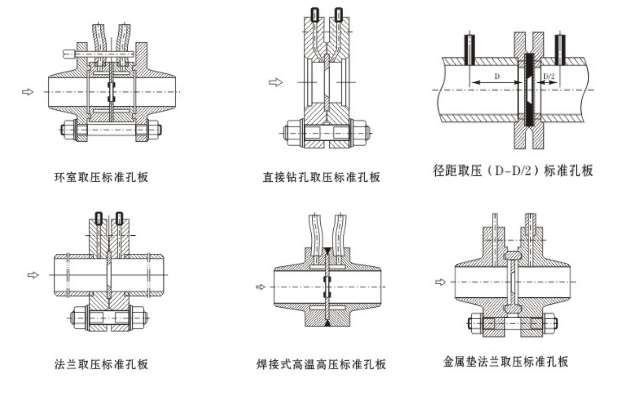

一、各种标准限流孔板结构，见图2
六、限流孔板流量计产品选型
| 型号 | 型谱说明 | ||||||||
| MST | 企标 | ||||||||
| LG | 流量节流装置 | ||||||||
| 代号 | 取压方式 | ||||||||
| H | 角接环室取压 | ||||||||
| Z | 角接钻孔取压 | ||||||||
| F | 法兰取压 | ||||||||
| J | 径距取压 | ||||||||
| 代号 | 节流装置说明 | ||||||||
| K | 标准孔板 | ||||||||
| 代号 | 公称压力 | ||||||||
| -0.6 | 0.6 | ||||||||
| -1 | 1 | ||||||||
| -1.6 | 1.6 | ||||||||
| -2.5 | 2.5 | ||||||||
| 代号 | 公称口径 | ||||||||
| DN10 | DN10~DN50(螺纹、法兰） | ||||||||
| DN50 | DN50~DN800(法兰） | ||||||||
| 代号 | 法兰材质 | ||||||||
| C | 碳钢 | ||||||||
| P | 不锈钢 | ||||||||
| H | 合金钢 | ||||||||
| 代号 | 介质 | ||||||||
| 1 | 液体 | ||||||||
| 2 | 气体 | ||||||||
| 3 | 蒸汽 | ||||||||
| 代号 | 附件 | ||||||||
| N | 不含附件 | ||||||||
| F | 配三阀组等 | ||||||||
| I | 配含F及变送器(附件根据介质、要求选配) | ||||||||
| DC | 配含F及多参量变送器 | ||||||||
| O |
用户指定配置附件 |
||||||||
七、安装与使用注意事项
1、核准参数：安装前务必先核准现场工况条件，确认节流装置计算书的所有参数与安装点工况条件参数完全相同后，才可进行安装，否则必须进行必要的修正或补偿。
2、方向：节流装置的孔板提柄上或法兰外圆面上分别有“+”、“-”号，“+“为上游侧（迎着流体过来的方向），不得装反。
3、插入深度：环室取压孔板，插入深度为管道与环室之间距离为2~5mm，但不能将管道顶到环室，否则管道受热膨胀便会顶坏环室。钻孔取压孔板，突入孔板内的管道，任何一点不得挡住取压孔。
4、系统吹扫：节流装置安装完毕既应吹扫，此时应先将节流件（孔板片）拆下，以免管道内杂物刮伤孔板片或堵塞引压管，待吹扫完成后再装好，方向为流体流动方向与孔板上的箭头同向。注意拧紧以保证密封。
5、调零：吹扫安装完成后，将三阀组中间阀开启，此时差压值应为零，如果不是，就必须要归零，方法是按住左下角按键不动20秒钟，松开后即可。
6、最后将三阀组中间阀慢慢关闭（必须关严），正负引压管上部的截止阀全部开启，孔板即可正常工作。
7、安装同轴度要求：节流件与管道必须同心，偏心距离不大于0.0025D，用户在焊接操作时应予注意或采取必要的措施。
8、孔板一般都要配合差压变送器使用，导压管与差压变送器连接时要注意正负压不要装反，“H”为正，“L”为负；
9、正负取压口引出的导压管在任何情况下都要保持平行；
10、如必须装调节阀，则建议最好把调节阀装在下游计算书上要求的直管段长度之后。
11、被测介质为气体或蒸汽且温度和（或）压力有较大波动时，应进行温度和（或）压力补偿。压力变送器装设在上游1D处，热电偶装设在下游1D处。
12、在差压讯号管线上不得有可能积留液体或气体的袋形空间，如不能避免时，应装设集气器（或排气阀）和沉降器（或疏水器）。
13、变送器零点漂移也会引起测量误差，使用过程中应定期对差压变送器进行校准。
