随着科技不断进步，产品不断更新，热工仪表也在不断的更新换代。其中流量计的种类更是多到让用户眼花缭乱，用户不知从何处下手选择流量计的类型。今天小编给大家带了简析平衡流量计的安装要求的内容。
一.平衡阀与三阀组的安装要求
平衡阀或三阀组的作用
调整差压变送器的零点
防止差压变送器的正负、压室过压

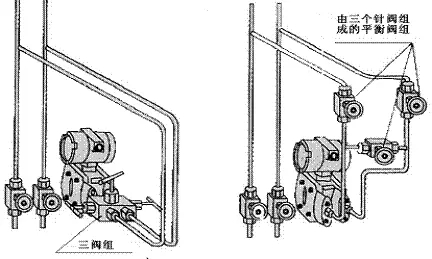

请按下图所示方法与引压管路连接。
平衡流量计上面还要装什么
二.差压变送器的安装要求
⑴将平衡流量计正压则引压管导入三阀组接至差压变送器的正压室，将平衡流量计负压侧引压管导入三阀组接至差压变送器的负压室
⑵差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况
A 防止变送器与腐蚀性或过热的被测介质直接接触
B 防止渣滓在引压管内沉积，堵塞
C 正负压两侧引压管的长度应尽量相同
D 正负压两侧引压管内的液柱压头应保持平衡
E 引压管安装在温度梯度和温度波动zui小的地方
⑶测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中
⑷测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体容易流入管道中
⑸测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。
三.温度、压力变送器的安装要求
测量过热蒸汽介质时，必须要加温度一体化变送器和压力变送器，进行动态补偿。测量饱和蒸汽介质时，必须要加压力变送器，进行动态补偿。
测量天然气、煤气介质时，必须要加压力变送器进行动态补偿，而且要用加安全栅及防爆装置的变送器。
测量热水介质，需要有热量显示时，必须要加温度一体化变送器，否则可省去温度一体化变送器。
温度一体化变送器安装在被测管道上，必须再平衡流量计前5D 只管段或或后2D 直管段以外温度探头顶端应插入超过管径二分之一，以保证测量精度。
差压变送器的压力取压点，必须在平衡流量计前5D 直管观段或后2D 直管段以外，其间安装开关阀。对于温度一体化变送器和压力变送器的安装，原则上只要符合常规的安装规范就可以满足本系统的要求，其具体的安装要求可分别参见各自的安装说明书。
四.调试及运行
按安装原则和程序安装完成后，在系统调试之前要检查所有设备、管道、阀门、接头、导线、接线端子、信号插头等是否齐全、正确、牢靠，管道和设备有无堵塞、泄露现象，导线和信号接插点有无接错、短路、断线、接触不良等问题，经检查确认无误后方可进行系统调试，其调试步骤如下：
1、引压管排污：
将平衡流量计两侧取压阀打开（注意：必须讲阀全部打开）；
将三阀组两侧的正负压阀关闭、中间的平衡阀打开；
将引压管两侧正负压派无阀打开，进行排污。清洁引压管。
2、引压管冷凝：
关闭排污阀，让介质在引压管中自然冷凝，直到整个管道内全部充满冷凝水为止（大概需要4个小时）。
当引压管中已有足够的冷凝水时，可将三阀组两侧的正负压阀打开（此时中间的平衡阀仍处于开启状态），让冷凝水分别进入差压变送器正负压室中。由于冷凝水的积沉需要一定的时间，因此开始差压变送器的显示值不会准确，等冷凝水完全充满整个测量系统（包括取压体、引压管和差压变送器的正负压室）后，差压变送器的指示机会趋于正常（大概需要2个小时）。
3、差压变送器的排气：
为保证差压变送器正负压腔中的残余空气排除干净，将变送器正负压室上的排气气。
4、差压变送器调零：
a） 关闭差压变送器正负压室上排气阀。
b） 将三阀组两侧的正负压阀关闭（此时中间的平衡阀仍处于开启状态）。（见下图）
