一、电磁流量计结构组成

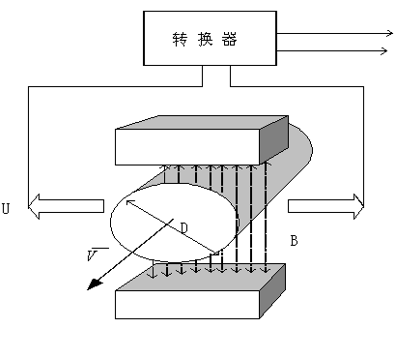

电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
二、电磁流量计选型规则
1、口径与量程的选择
电磁流量计口径通常选用与管道系统和同的口径。如果份道系统有待设计，则可根据流母范围和流速来选择口径。对于电磁流量计来说，流速以2-4m/s较为适宜。在特殊情况下. 如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速≤3m/s,对于易附管壁的流体，可选用流速≤2m/s,流速确定以后，可根据 来确定电磁流量计口径。
2、电磁流量计的量程
1、仪表满量程大于预计的最大流最值。
2、正常流址大于仪表满量程的50%，以保证一定的测量精度。
三、电磁流量计选型注意事项
1、 精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式电磁流量计。
2、测量介质流速、仪表量程与口径 测量一般的介质时，电磁流量计的满度 流量可以在测量介质流速0.5～12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。
3、尽量避开铁磁性物体及具有强电磁场的设备，以免磁场影响传感器的工作磁场和流量信号。
4、电磁流量计应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～+60℃，相对湿度小于85%。
