　　机翼测风装置可以产生0-1000Pa或更大的差压信号，经差压变送器转换成标准电信号(4-20MA)，供检测或控制系统使用，实现锅炉安全、经济运行。那么机翼测风装置结构图是什么？接下来小编就跟大家详细说一说。
　　

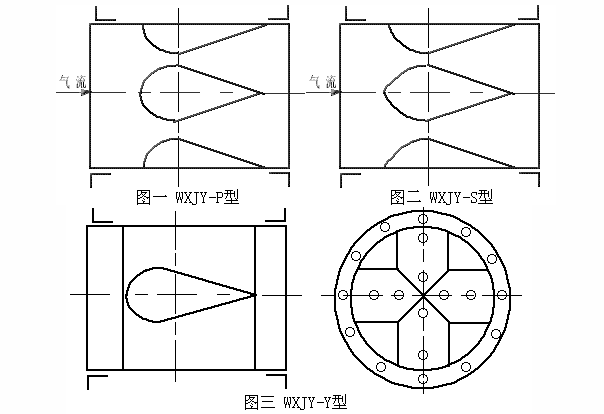

　　本装置是由1～2个全机翼(或多个)和两个半机翼，取样管传压管及--段矩形或圆形风道构成。装置分三种型号：WXJY-P型(图一)平板式翼形测风装置，它是由半圆形板和一段平板组成；
　　WXJY-S型(图二)三曲线式翼形测风装置，它是由三段不同曲率半径的弧形板和一段直板组成；
　　WXJY-Y型(图三)圆风道测风装置，它是由二个全机翼形交叉组焊在圆形风道内而成。
　　当气流流经机翼测量装置时，在翼形表面产生绕流，驻点A和弦点B之间产生压差（图四）。该压差与风道内的气体流速(或流量)之间呈一定的系数关系。
　　机翼测风装置特点
　　第一、本装置采独特的机翼线型，能产生较大的差压信号，测量精度较高，流量误差土2％。
　　第二、测量装置对前后直管长度的要求不高。
　　第三、采用双翼或多机翼结构，装置本身长度较短,便于安装。
