之前小编介绍了金属管浮子流量计的刻度换算方法，要实现对气体和蒸汽的刻度换算，需要检测出测量介质的当前温度和压力。然后代入换算公式实现流量计的刻度换算。

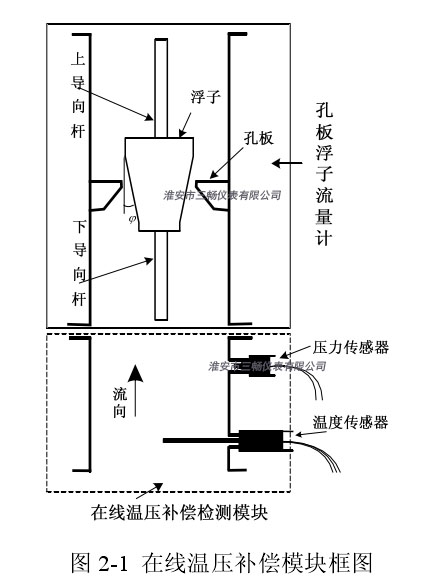

图 2-1 为在线温压补偿模块框图。在金属管浮子流量计上游设计附加短节，在短节内安装温度和压力传感器，通过该传感器检测出压力温度值，然后通过本课题所研究的信息处理系统，根据金属管浮子流量计刻度换算公式实现对流量的在线温压补偿。
在线补偿模块设计时需注意：
1.该模块非常好安装在金属管浮子流量计的上游。金属管浮子流量计作为一种节流式流量仪表，其上下游存在压力损失。若将该模块安装到下游，当介质流量偏小时，由于压损的存在，使压力传感器的检测值偏小，而对于一般的传感器来说量程下限误差普遍偏大，所以不宜采用该安装方式。
2.压力传感器与温度传感器安装顺序。温度传感器一般要插入管道内部，尽量使感温单元位于管道中央，这势必会对管道的流场造成极大的影响。若调换图2-1 中传感器安装位置，将增大对金属管浮子流量计的测量精度影响。
3.取压孔的设计。取压孔不能太小避免管道中的杂质堵塞取压孔，由于目前市场上的压力传感器的使用温度范围一般为-40℃~125℃，若用于过热蒸汽的在线温压补偿时，非常好加装引压管，以降低取压处介质的温度。
