消防水流量计直管段安装要求

作者:华恒仪表时间:2021-12-23点击 :

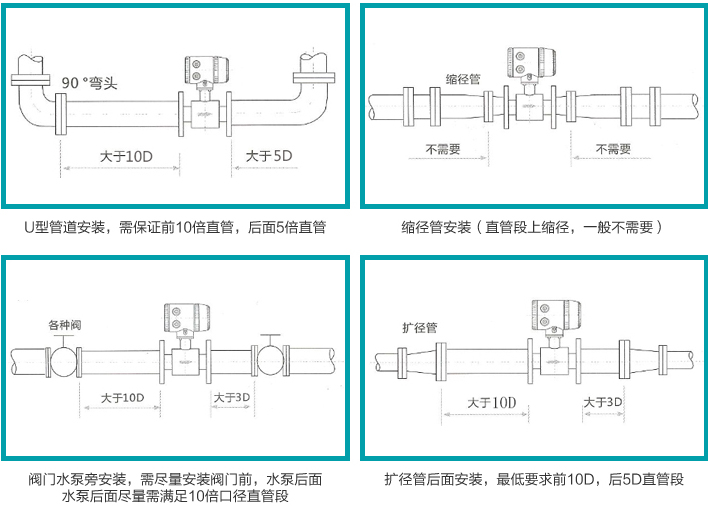

  一般要求是前5D后3D.(D管道直径).
  安装要求:


  1、消防水流量计采用法兰连接,其在管道连接,密封垫圈内径应略大于管道内径,保证管路流体稳定流动状态。
  2、应避开阳光直射或周围温度过高的地方,防止励磁线圈因环境温度过高,出现不允许的温升导致绝缘性能破坏。
  3、应远离强磁场设备如大电机、大变压器和电焊机。
  4、尽量远离有氨气、酸雾腐蚀性空气的场所。如果现场环境条件不能满足,用户在定货时可以提出,本公司将设法给予解决。
  5、安装流量计的管道段,不要有较大的漏电流,而且附近应有良好的接地。
  6、流体流动方向应与流量计标志一致。
  7、安装的管道,要保证测量管道内始终充满被测介质,防止空管。
  8、流量计不要安装在有负压的管道段,以防止衬里材料脱落。
  9、流量计上游侧应有不少于5D倍管道直径的直管段。
  10、下游侧应有不少于3倍管道内径的直管段。
  11、如果上游有非全开的闸阀或调节阀,则流量计上游直管段的长度应增加到10倍管道内径的距离。
  12、流量计通常应安装在水平位置上,两电极的连线应处于同一水平面上。
  13、为防止出现负压,流量计标高应略低于管道的标高,或在流量计下游侧保证有一定的水头压力。
  14、流量计测量内径应与管道内径一致,如果内径不可能一致,管道内径应大于流量计内径,并在它们之间加装圆锥角不大于15的渐缩管或扩管。
  15、当流量计为倾斜或垂直安装,流向应自上而下。
  16、对工艺上不允许流量中断的管道,在安装流量计时应加设旁路通管和清洗,这种装置在流量计退出使用的情况下,保证设备系统连续工作
  17、流量计禁止用管棒或绳索穿过测量管进行搬运、吊装,以免损坏衬里。
