1.概述
污水流量计主要技术指标是参照 JJG 711-90 制定的。该污水流量计是对排污口进行流量、水质、设备监测及数据采集的高科技产品具有测量精度高功能齐全操作简便等特点。各项指标均符合国家环保局的有关标准和规定可广泛应用于工厂给排水、环保监测、农田灌溉、水利、水文实验等在河道、灌渠、排污沟及非满管排水管道进行水污水流量、水质的在线测量。并可通过公用通讯网络电话线进行远距离监控和数据处理为环保部门的管理及排污总量控制提供准确数据。
2 主要功能
2.1 采用大屏幕宽温液晶显示人机交互方式在中文字幕提示下可方便地进行操作。
2.2 路实时显示水深瞬时流量、当日流量、总累积流量、堰槽型号及时间。
2.3 可储存最近 20 年的年流量、15 个月的月流量、100 天的时流量。
2.4 可监视 8 路污水处理设备的工作情况储存污水处理设备最近 15 个月的运行时间。
2.5 可记录本机最近 60 次的通断电时刻。停电后机内各数据可长期保存。
2.6 配有打印机接口可打印各存储数据。
2.7 接入采样泵可方便的实现比例采样。
2.8 机内存储三角堰、矩形堰、巴歇尔槽等 23 种不同规格的堰槽数据以适应不同流量的测量。
2.9 机内参数只能通过专用设备或中心计算机进行修改避免了采用仪器自身密码设置易被解除的缺点。使数据更加安全、可靠。
2.10 可通过电话线、专用系统软件与中心计算机实现数据通讯并解决了此类通讯需人工换线及初始化的难题由中心计算机进行数据处理提供环保监测所需的各种图表。
3 主要技术指标
3.1 水位测量范围0 .03m~1m
3.2 水位分辩率 0.001m
3.3 水位测量误差±1
3.4 水位测量稳定性1
3.5 水位测量重复性0.5%
3.6 流量测量范围0.2L/s ~ 30000L/s
3.7 流量示值误差≤±5%
3.8 计时误差 ≤±10s/d
3.9 工作环境温度-10℃ ~ 40℃
3.10 工作环境湿度≤ 85%
3.11 工作电源 AC220V±10% 50Hz
4 测量原理

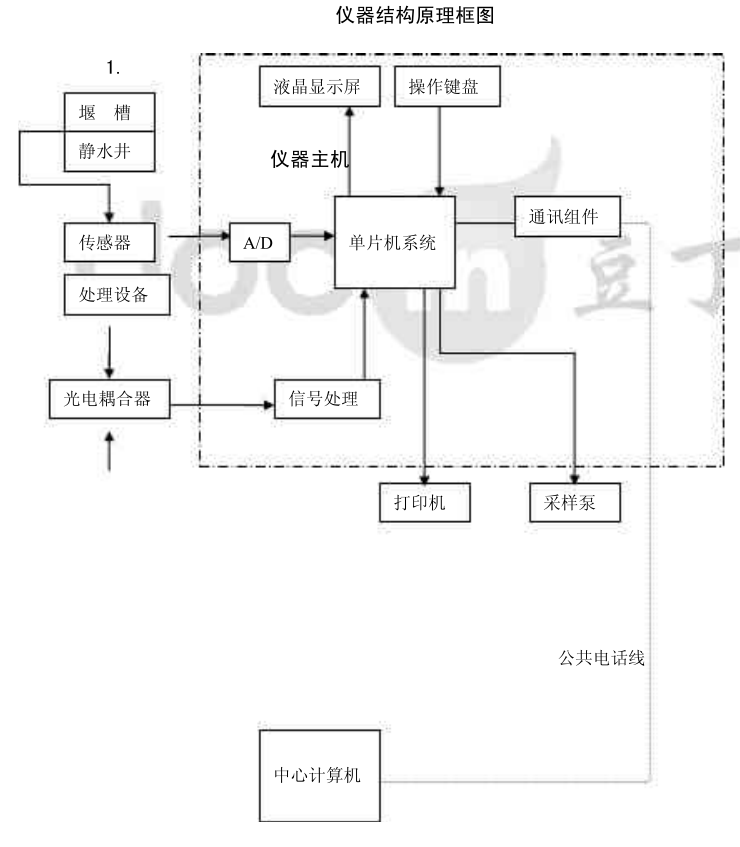

在明渠中安装标准堰槽并在规定位置测量水位流量与此水位呈单值对应关系。相应的换算公式把此水位换算成流过堰槽的水流量值。本仪器采用高精度耐腐蚀的压力传感器安装在与堰槽连通的静水井中。经过传感器将堰槽水位的高低转换成电信号的大小输送给仪器中的单片计算机系统单片机据此信号和堰槽的尺寸及相应公式进行数据处理计算并显示出相应的水深及流量。处理设备运行监测是通过污水处理过程中各道工序电器如泵电机的电信号送单片机处理记录的。仪器与中心计算机的通讯是通过通信软件及调制解调器实现的。为防止参数的更改造成流量及数据的错误仪器的参数如传感器的高度、总流量初始值、时钟、堰槽形状通过串行通讯口及相应的程序进行设置。单片机系统对输入数据进行处理实现其它各种功能。
5 流量计的安装调试

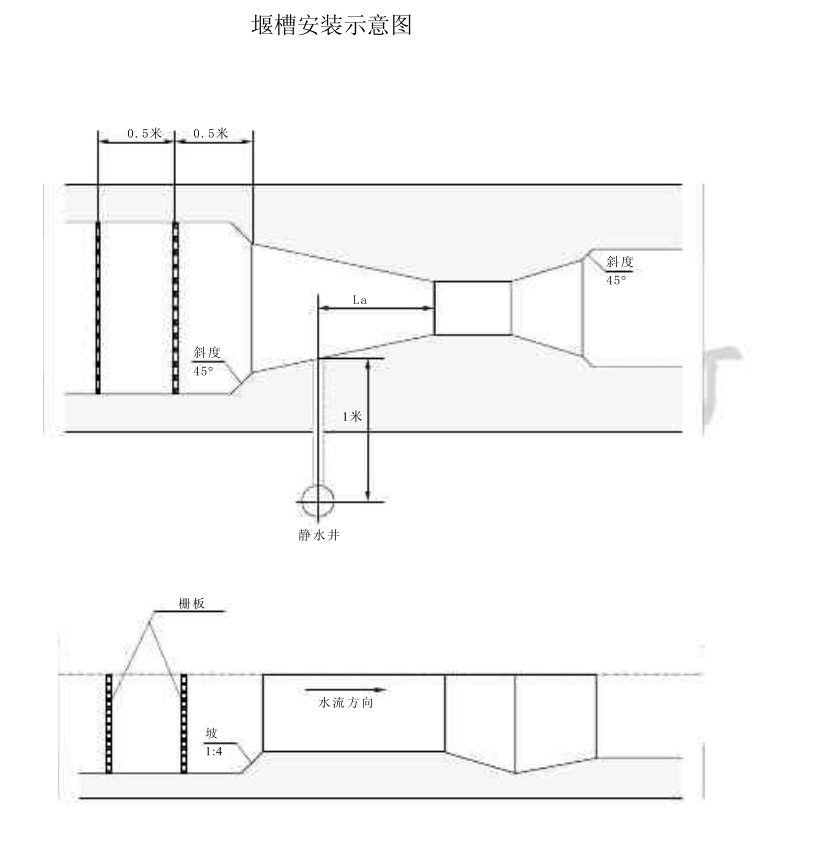

5.1 按堰槽安装图的技术要求把量水堰槽安装在水渠中。
5.2 将传感器安装在和堰槽连通的静水井中。
5.3 将主机和打印机放置在通风、防晒、防湿的地方最好是室内。用专用电缆联接传感器和主机。
5.4 将电话线与主机连好。原电话机由主机输出口连接
5.5 接通主机电源用专用调试设备调好水深、堰槽型号、时间、总流量复位、通讯波特率等参数。
以上各步骤除 1 条外 2、3、4、5 条均有专业技术人员完成。至此流量计调试完毕进入测量状态。
6 操作方法

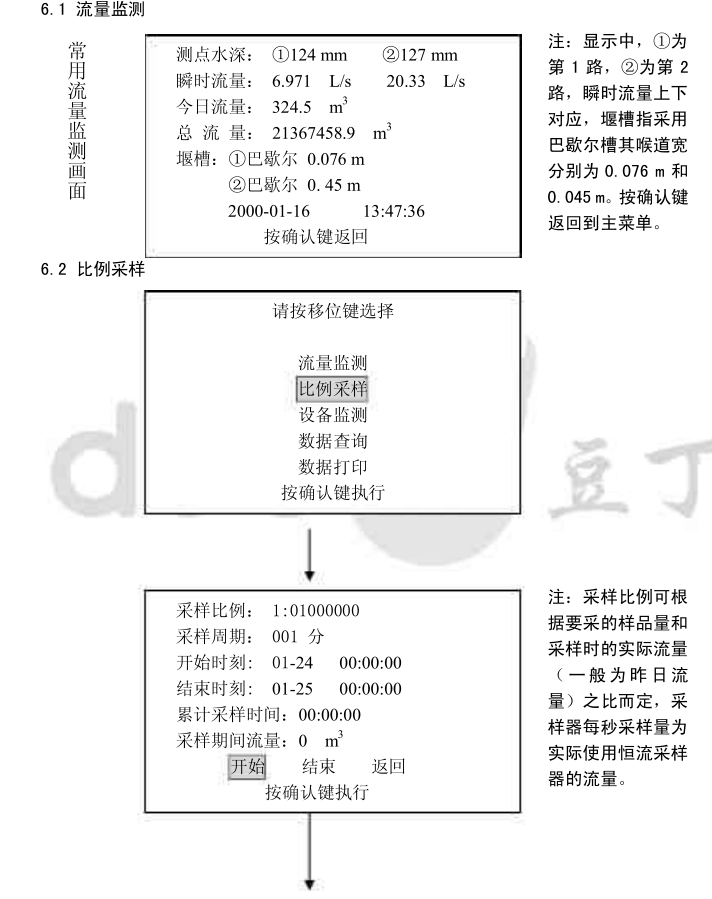

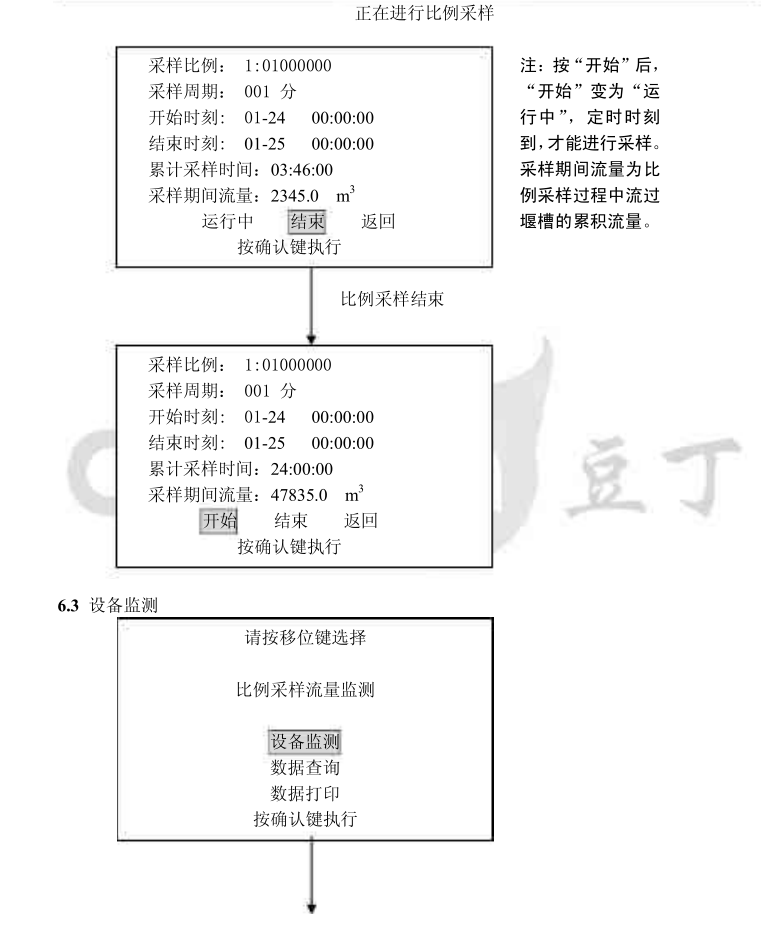

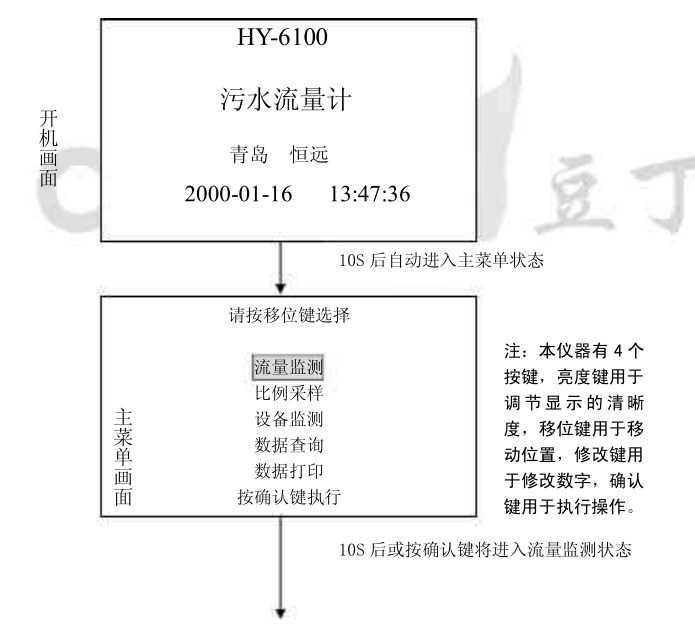

流量计接通电源后屏幕立即显示仪器型号、标志、及三项主要功能如下图所示。10 秒钟后屏幕转换为流量计主画面流量计所有的功能操作均通过这个画面上进行如没有进行别的操作屏幕转换为常用流量监测画面。
7 注意事项
7.1 仪器在运输、使用过程中应尽量避免强烈地振动、碰撞避免暴晒及雨、雪的侵袭。
7.2 仪器只能接 220V、50Hz 交流电源切勿误接其它工业电源以免损坏仪器。接地一定要符合要求保证安全。
7.3 传感器所放位置应避免结冰否则将损坏传感器。
7.4 非专业技术人员禁止打开机箱以免以外事故的发生。
