流量计是少数几种使用比制造艰难的粘性摩擦作用， 还会产生不稳定的旋涡和二次流等复杂流动现象。 测量仪表本身受到众多因素， 如： 管道、 口径大小、 形状（圆形、 矩形）、 边界条件、 介质的物性（温度、 压力、 密度、粘度、 脏污性、 腐蚀性等）、 流体的流动状态（紊流状态、 速度分布等） 以及安装条件与水平的影响。 面对国内外十几类、 上百个品种的流量仪表（先后发展起来的容积式、 差压式、 涡轮式、 面积式、 电磁式、 超声波式和热式流量计等类型）， 如何根据流量、 流态、 安装要求与环境条件、 经济性等因素合理选型， 是应用好流量仪表的前提和基础。 除了仪表自身质量要得到保证， 工艺数据的提供和仪表的安装、 使用、 维护是否合理也相当重要。 介绍电磁式、 涡街式、 节流式等几种流量计的选型设计。
1.电磁流量计选型设计
电磁流量计自 20 世纪 50 年代末国内首次工业应用以来， 七八十年代在流量测量中运用和发展很快。 电磁流量计的工作原理是基于法拉第电磁感应定律， 即被测介质垂直于磁力线方向流动， 因而在与介质流动和磁力线都垂直的方向上产生一感应电动势 EX 感应电动势 EX 与被测介质流量（流速） 成正比， 电磁流量计不受温度、压力、 粘度、 重度等外界因素的影响， 测量管内部无收缩或凸出部分的压力损失， 另外， 流量元件检测出的最初信号， 是一个与流体平均流速成精确线性变化的电压， 它与流体的其他性质无关， 具有很大的优越性。
根据污水具有流量变化大、 含杂质、 腐蚀性小、 有一定的导电能力等特性， 测量污水的流量， 电磁流量计是一个很好的选择。 它结构紧凑、 体积小， 安装、 操作、 维护方便， 如测量系统采用智能化设计， 整体密封加强，能在较恶劣的环境下正常工作。 可选用氯丁橡胶衬里， 含钼不锈钢（OCrI8Ni12Mo2Ti） 电极的电磁流量计， 即可满足污水流量测量的要求。
某冶炼厂在生产中， 由于生产工艺的需要， 会产生大量的工业污水， 污水处理分厂必须对污水的流量进行监控。在以往的设计中， 流量仪表不少都选用旋涡流量计和孔板流量计。 而实际应用中发现测量的流量显示值与实际流量偏差较大， 而改用电磁流量计偏差大大减小。
2.涡街流量计选型设计
涡街流量计作为一种新型流量计， 80 年代中期以来发展较快， 它在流量测量方面有着诸多的优点和长处， 在现代流量测量中应用越来越广泛。 在国内使用涡街流量计进行流量测量也愈来愈得到重视， 目前我国已有性能优良并有自主知识产权的产品系列。 涡街流量计是基于流体振动发展起来的， 根据旋涡的不同， 检测方式从热丝式、 热敏式逐渐发展了应力式、 磁敏式及差动开关电容式、 超声波式等。 涡街流量计几乎可用于一切可形成旋涡列的场合， 不仅可用于封闭的管道， 还可用于开放的沟槽。 与涡轮流量计相比， 涡街流量计没有可动的机械部件， 维护工作量小， 仪表常数稳定； 与孔板式流量计相比， 涡街流量计测量范围大， 压力损失小， 准确度高，安装与维护简单。 但涡街流量计的环境相关参数较多， 容易在使用现场被忽略而影响流量计性能的正确发挥。
涡街流量计的原理是在流量计管道中， 设置一滞流件， 当流体流经滞流件时， 由于滞流件表面的滞流作用等原因， 在其下游会产生两列不对称的旋涡， 这些旋涡在滞流件的侧后方分开， 形成所谓的卡门（Karman） 旋涡列，两列旋涡的旋转方向是相反的， 卡门从理论上证明了当 h/L=0.281（h 为两旋涡列之间的宽度， L 为两个相邻旋涡间的距离） 时， 旋涡列是稳定的雷诺数 Re 是表征粘性流体流动特性的一个无量纲数， 其物理意义是流体流动的惯性力与粘滞力的比值。 因此， 流体的流动状态对涡街流量计的使用也有一定的影响。 如果环境参数对流体流动状态有影响也会影响到涡街流量计的使用性能。
经过实践， 如下几个方面对涡街流量计的使用都有影响， 应对这些问题进行分析。
（1） 涡街流量计的测量范围较大， 一般 10： 1， 但测量下限受许多因素限制： Re＞10000 是涡街流量计工作的最基本条件， 除此以外， 它还受旋涡能量的限制， 介质流速较低， 则旋涡的强度、 旋转速度也低， 难以引起传感元件产生响应信号， 旋涡频率 f 也小， 还会使信号处理发生困难。 测量上限则受传感器的频率响应（如磁敏式一般不超过 400Hz） 和电路的频率限制， 因此设计时一定要对流速范围进行计算、 核算， 根据流体的流速进行选择。 使用现场环境条件复杂， 选型时除注意环境温度、 湿度、 气氛等条件外， 还要考虑电磁干扰。 在强干扰如高压输电电站、 大型整流所等场合， 磁敏式、 压电应力式等仪表不能正常工作或不能准确测量。
（2） 振动也是该类仪表的一大劲敌。 因此在使用时注意避免机械振动， 尤其是管道的横向振动（垂直于管道轴线又垂直旋涡发生体轴线的振动）， 这种影响在流量计结构设计上是无法抑制和消除的。 由于涡街信号对流场影响同样敏感， 故直管段长度不能保证稳定涡街所必要的流动条件时， 是不宜选用的。 即使是抗振性较强的电容式、 超声波式， 保证流体为充分发展的单向流， 也是不可忽略的。
（3） 介质温度对涡街流量计的使用性能也有很大的影响。 如压力应力式涡街流量计不能长期使用在 300℃状态下， 因其绝缘阻抗会由常温下的 10MΩ ～100MΩ 急降至 1MΩ ～10KΩ ， 输出信号也变小， 导致测量特性恶化，对此宜选用磁敏式或电容式结构。 在测量系统中， 传感器与转换器宜采用分离安装方式， 以免长期高温影响仪表可靠性和使用寿命。
涡街流量计是一种比较新型的流量计， 处于发展阶段， 还不很成熟， 如果选择不当， 性能也不能很好发挥。 只有经过合理选型、 正确安装后， 还需要在使用过程中认真定期维护， 不断积累经验， 提高对系统故障的预见性以及判断、 处理问题的能力， 从而达到令人满意的效果。
3.节流式流量计选型设计
节流式流量计是早期大量使用的一种测量流量的计量装置， 其历史最长， 用量最多。 现在常见的为圆孔板型和锥形入口板型， 其工作原理是在流体管道中加入一孔板节流件， 通过导压管引入压差变送器测出节流件上、 下游的压差， 根据所测的压差经过计算即得出流量的瞬时值。 由于导压管内水的不流动性， 在较寒冷地区， 冬天室外安装的孔板取压管容易冻裂（冻住）， 使差压仪器无法正常工作。 测量较脏的污水时， 孔板需经常清洗。 如清洗不及时， 测量精度降低， 取压管经常被污物堵死， 仪表无法使用。 用孔板的方式测流量时还有压力损失大、维护量大等缺点。 因此改变取压方式， 例如用径距取压法， 就可以减少孔板污物的影响。
以上几种污水流量测量流量计中， 电磁流量计性能较好， 节流流量计应用范围广， 而涡街流量计比较新型， 并正在不断发展。 只有了解这几种流量计各自的性能， 才能对流量计选型设计好， 使污水流量的测量和控制达到精确度和可靠性要求。

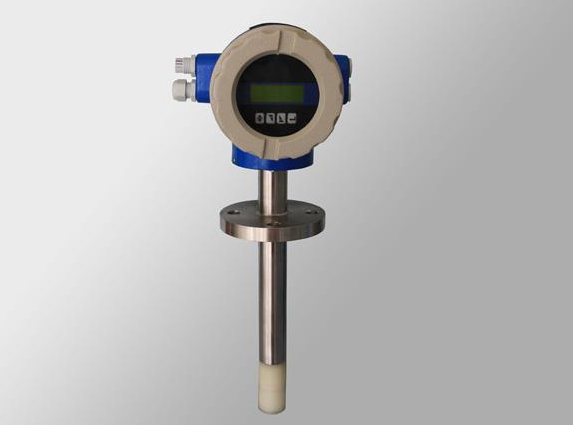

4. 污水电磁流量计
（1） 安装要求
1)、 污水电磁流量计安装环境的选择： 应尽量远离具有强电磁场的设备， 如大型电机、 大型变压器、 大型变频器等。 安装场所不应有强烈震动， 管道固定牢靠， 环境温度变化不大。 安装环境应便于安装和维护。
2)、 污水电磁流量计安装位置的选择： 安装位置必须保证管道内始终充满被测液体。 选择液体流动脉冲小的地方， 即应远离泵和阀门、 弯头等局部阻力件。 测量双相（固、 液和气、 液） 液体时， 应选择不易引起相分离的地方。 被测管道内径或周长容易测量， 并且椭圆度应较小。
3)、 污水电磁流量计直管段长度： 传感器安装管道上游侧直管段长度应大于或等于 10D， 下游侧应不小于 5D(D为被测管道通径)。
4)、 流量控制阀门和调节阀门： 流量控制阀门应安装在传感器上游侧的被测管道内， 流量调节阀门应安装在传感器下游侧。 流量时， 通常流量控制阀门应处于全开状态。

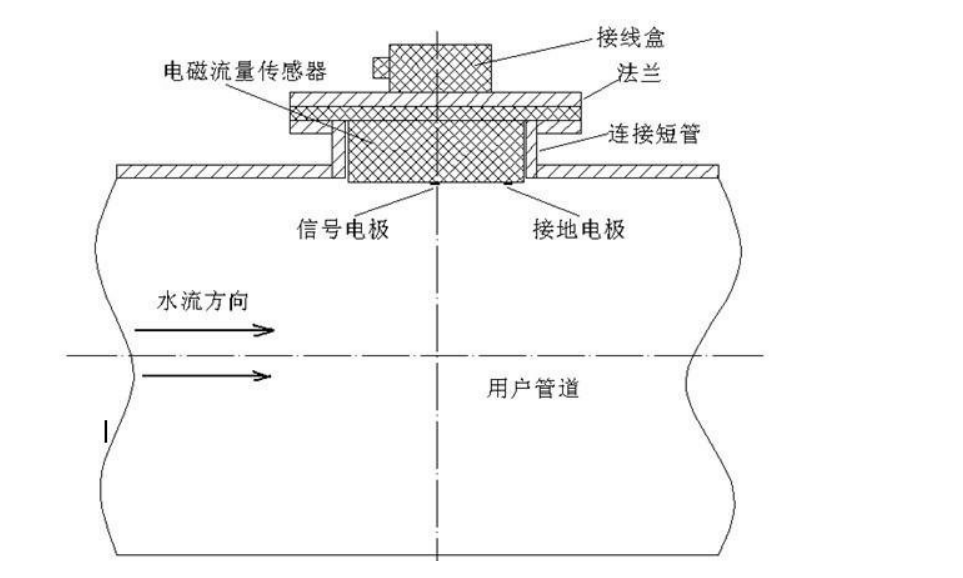

（2） 污水电磁流量计安装示例图
（3） 技术特点
测量精度不受流体密度、 粘度、 温度、 压力和电导率变化的影响， 传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
测量管道内无阻流件， 因此没有附加的压力损失； 测量管道内无可动部件， 因此传感器寿命极长。
由于感应电压信号是在整个充满磁场的空间中形成的， 是管道载面上的平均值， 因此传感器所需的直管段较短，长度为 5 倍的管道直径。
传感器部分只有内衬和电极与被测液体接触， 只要合理选择电极和内衬材料， 即可耐腐蚀和耐磨损。
转换器采用国际最新最先进的单片机（MCU） 和表面贴装技术（SMT）， 性能可靠， 精度高， 功耗低， 零点稳定， 参数设定方便。 点击中文显示 LCD， 显示累积流量， 瞬时流量、 流速、 流量百分比等。
双向测量系统， 可测正向流量、 反向流量。 采用特殊的生产工艺和优质材料， 确保产品的性能在长时候内保持稳定。
污水流量计计分类:分体型电磁流量计,一体型电磁流量计
污水流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表， 采用单片机嵌入式技术， 实现数字励磁， 同时在电磁流量计上采用 CAN 现场总线， 属国内首创， 技术达到国内领先水平。
污水流量计在满足现场显示的同时， 还可以输出 4～20mA 电流信号供记录、 调节和控制用， 现已广泛地应用于化工、 环保、 冶金、 医药、 造纸、 给排水等工业技术和管理部门。
污水流量计除可测量一般导电液体的流量外， 还可测量液固两相流， 高粘度液流及盐类、 强酸、 强碱液体的体积流量。
