随着科技不断进步，产品不断更新，热工仪表也在不断的更新换代。其中节流装置的种类更是多到让用户眼花缭乱，用户不知从何处下手选择节流装置的类型。今天西安华恒仪表厂家为广大用户带来了文丘里流量计优缺点和直管段长度要求的文章。
文丘里流量计是什么工作原理？ 它是怎么选型， 如何安装？ 主要应用哪些介质测量？ 文丘里流量计测量原理是以能量守恒定律——伯努力方程和流动连续性方程为基础的流量测量方法。 内文丘里管由一圆形测量管和置入测量管内并与测量管同轴的特型芯体所构成。 特型芯体的径向外表面具有与经典文丘里管内表面相似的几何廓形， 并与测量管内表面之间构成一个异径环形过流缝隙。 流体流经内文丘里管的节流过程同流体流经经典文丘里管、 环形孔板的节流过程基本相似。 内文丘里管的这种结构特点， 使之在使用过程中不存在类似孔板节流件的锐缘磨蚀与积污问题， 并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行有效的流动调整（整流）， 从而实现了高精确度与高稳定性的流量测量。
文丘里流量计优点是什么？ 如果能完全按照 ASME 标准精确制造， 测量精度也可以达到 0. 5%, 但是国产文丘里由于其制造技术问题, 精度很难保证, 国内老资格的技术力量雄厚的开封仪表厂也只能保证4% 测量精度， 该厂具有国家级大流量实验室， 具有研究生产的整体技术队伍， 其他一些近年来发展起来的仅仅具有机械加工能力的仪表厂， 生产的文丘里测量精度更难保证。
对于超超临界发电的工况， 这种喉管处的均压环在高温高压下使用是一个很危险的环节， 不采用均压环， 就不符合 ASNE ISO5167标准， 测量精度就无法保证， 这是高压经典式文丘里制造中的一个矛盾。
文丘里流量计缺点是什么？ 喉管和进口/出口一样材质, 流体对喉管的冲刷和磨损严重， 无法保证长期测量精度。 结构长度必须按 ISO-5167规定制造, 否则就达不到所需精度, 由于 ISO-5167对经典文丘里的严格结构规定, 使得它的流量测量范围最大/最小流量比很小, 一般在 3 – 5 之间. 很难满足流量变化幅度大的流量测量.

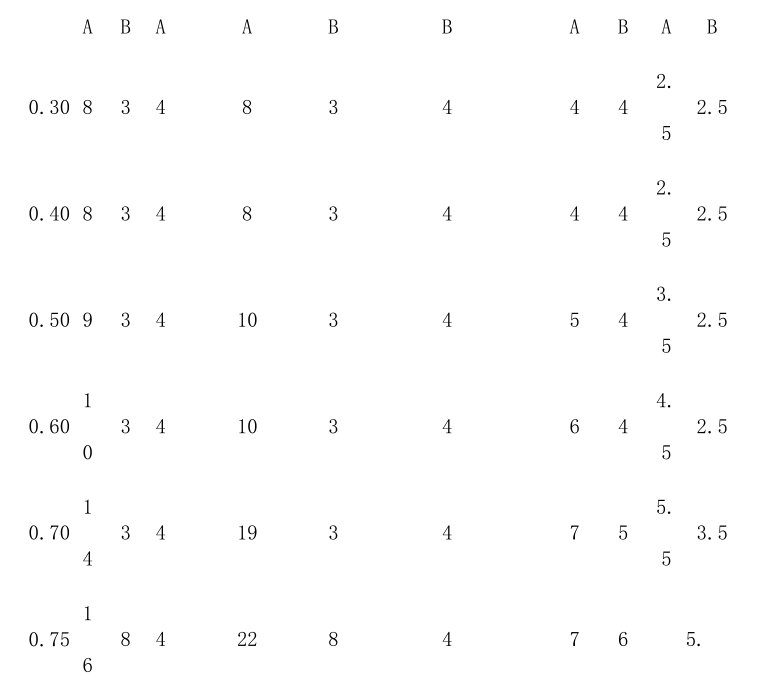

文丘里管流量计直管段长度要求：
直径
比 β
单个90
o
弯头
渐缩管在2. 3D 长度
内由1. 33D 变为 D
渐扩管在2. 5D 长度内由
0. 67D 变为 D
在同一平
面上或不
同平面上
的两个或
多个90
o
弯
头
全孔球阀
或闸阀全
开
相信通过以上“文丘里流量计优缺点和直管段长度要求”的全部容，能够使大家有一个较为全面的认识，对选择合适的文丘里管流量计有所帮助。如有疑问，可以随时联系我们。
